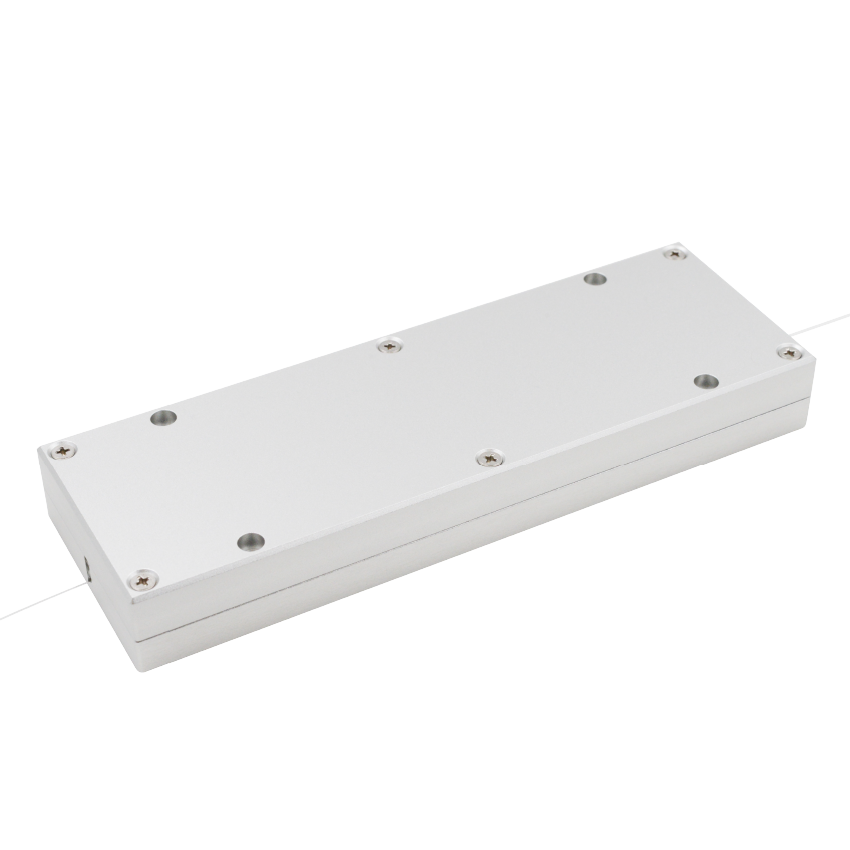

KSC - キロワット信号結合器

これらのKSCキロワット信号コンバイナの1つを使用して、複数のkWクラスのファイバーレーザの出力を高効率で単一のファイバーに結合します。

当社独自のテーパーファイバー技術に基づいたKSCデバイスは、高い光効率を特徴としており、数キロワットのレーザ出力を最大1.5 kWの逆方向出力処理と安全に組み合わせることができます。低い熱勾配と低いM 2が特徴です。

KSC – 典型的な仕様の概要

ここにリストされているパフォーマンスを得るには、これらを一般的な1060~1080 nmファイバー波長範囲内の任意の場所で使用します。ユーザー指定のファイバーを使用したカスタム設計も可能です。

入力ファイバーの種類

出力ファイバーの種類

種類出力伝達効率 (%)

最小出力伝達効率 (%)

最大複合出力 (W)

ポートあたりの最大入力出力 (W)

34/130 0.095 NAまたは

20/130 0.065 NAまたは

25/250 0.065 NA

100/120/360 0.22 NAまたは

100/140/250 0.15 NAまたは

100/140/200 0.15 NA

97

96

12000

3000
