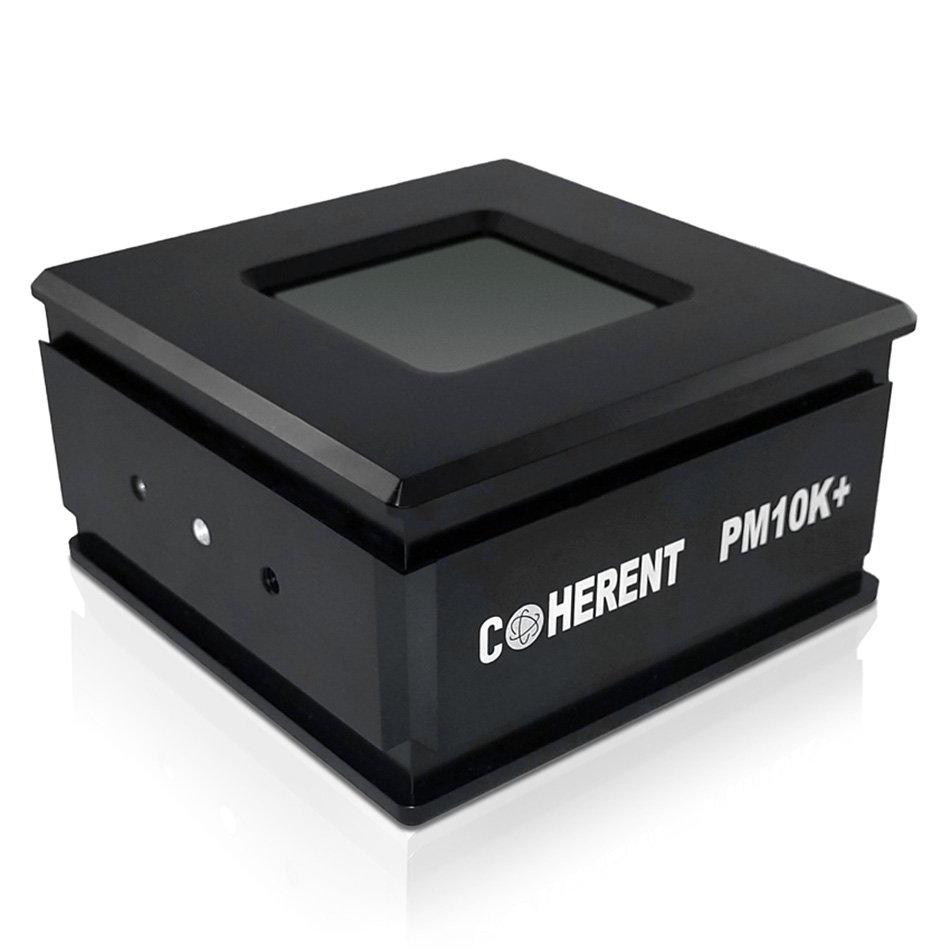

PM10K+ 激光功率计探头
使用这款独有的传感器将高功率激光器的测量速度提高多达 5 倍,在直径为 65 毫米的光束上达到 10 kW 连续功率/12 kW 间歇功率。
新技术使 PM10K+ 能够在 3 秒内完成高功率激光器的功率测量 - 比以往更快。它与紫外光到红外光的激光器兼容,而且还能方便地安装和对准。
高功率传感器选项
选择与 Coherent 仪表兼容或或可以直接进行系统集成的型号。所有产品均具有相同的大面积探测器和快速响应。
PM10K+ 规格
波长范围 |
0.19 µm 至 11 µm |
功率范围 |
100 W 至 10,000 W |
最大 间歇功率(< 5 分钟) |
12 kW |
噪声等效功率 (W) 按连接类型 |
|
USB |
< 0.2 (@ 6 lpm) |
RS-232 |
< 0.2 (@ 6 lpm) |
DB-25(带仪表) |
< 1 (@ 6 lpm) |
最大 功率密度 (kW/cm2) |
6.0 @ 1 kW 2.6 @ 5 kW 2.7 @ 10 kW 2.5 @ 12 kW |
建议最小光束尺寸 (mm) |
6.5 @ 1 kW 22 @ 5 kW 31 @ 10 kW 35 @ 12 kW |
最小 水流速 (lpm) |
6 (~10 PSI) |
水温度范围 (°C) |
10 至 25 |
响应时间 (0 - 99%) |
|
加速开 |
< 3 秒 (6 Lpm 条件) |
加速关 |
10 秒 (@ 6 Lpm) |
最大 能量密度(1064 nm,10 ns) |
600 mJ/cm² |
检测器涂层 |
BB+ |
探测器尺寸 (mm) |
65 x 65 |
校准不确定性 (%) |
±3 |
功率线性度 (%) |
±2 |
光谱补偿精度 (%) |
±1.5 |
校准波长 (nm) |
1070 nm |
冷却方法 |
水 |
接口类型 |
DB-25 + USB,RS-232 |
电缆长度 (m) |
2.0 (DB25) |
零件号 |
2293937 (DB25 + USB) |
