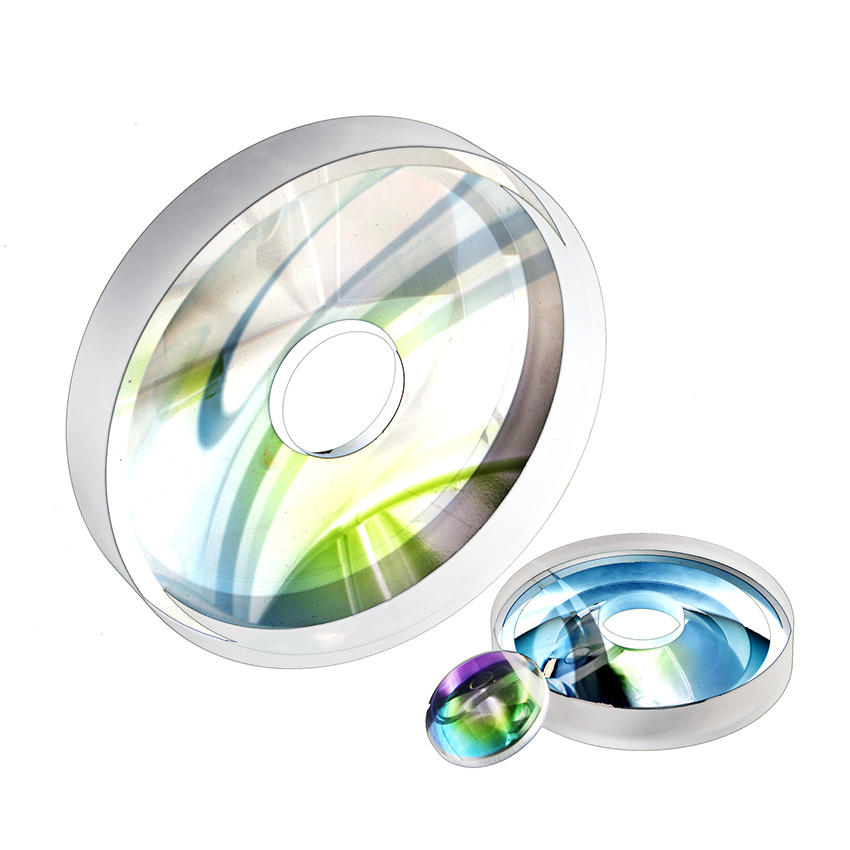

비구면 렌즈

Aspherical Lenses

이러한 정밀 유리 및 용융 실리카 비구면 렌즈를 사용하여 구성 요소 수를 줄이고 크기와 무게를 최소화하며 광학 시스템의 성능을 향상시킵니다.

Coherent는 사내 광학 설계, CNC 연마, 3D 비접촉 계측, 코팅 및 조립 기능을 결합하여 193nm~3μm 스펙트럼 범위를 포괄하는 다양한 응용 분야를 위한 고품질 비구면 렌즈를 제공합니다.

비구면 렌즈 기능

아래 차트를 정밀 비구면 광학 생산을 위해 Coherent에서 제공하는 광범위한 제조 기능에 대한 가이드로 사용하십시오.

데이터 시트



상업용

정밀도

재료

광학 유리, 용융 실리카

치수

10~260mm Ø

직경 공차

±0.1mm

±0.02mm

집중 기능

<3’

<20”

표면 품질

60-40

10-5

불규칙성(피크 투 밸리)

<1μm

<0.2μm

불규칙성(RMS)

<0.2μm

<0.02μm

경사 오류

<1분

<0.3분

1mm 통합 길이

(PV:0.3μm)

(PV:0.1μm)

표면 거칠기

0.5nm Ra

0.3nm Ra

코팅

AR, BBAR, HR 미러, 맞춤형 코팅(193nm~3μm)
